【hymfwq产品】PHD2.0端子连接器丨精密连接 赋能未来
- 分类：产品资讯
- 作者：深圳市hymfwq电气有限公司
- 来源：//www.hymfwq.com/
- 发布时间：2025-09-04 16:50
- 访问量：
→ PHD端子连接器（点此进入产品中心） 或 Betway·必威(西汉姆联)唯一官方网站
解锁PHD端子连接器丨工业连接的精密解决方案
在电子设备日益精密化的今天，连接器作为 "电子血管" 的作用愈发关键。广东hymfwq电气深耕连接器领域多年，凭借卓越的制造工艺和严苛的质量管控，推出的 PHD 系列端子连接器已成为行业标杆产品。本文将从 PHD 线束、PHD 针座、PHD 贴片三大类别，为您详解这款精密连接解决方案的技术亮点与应用价值。

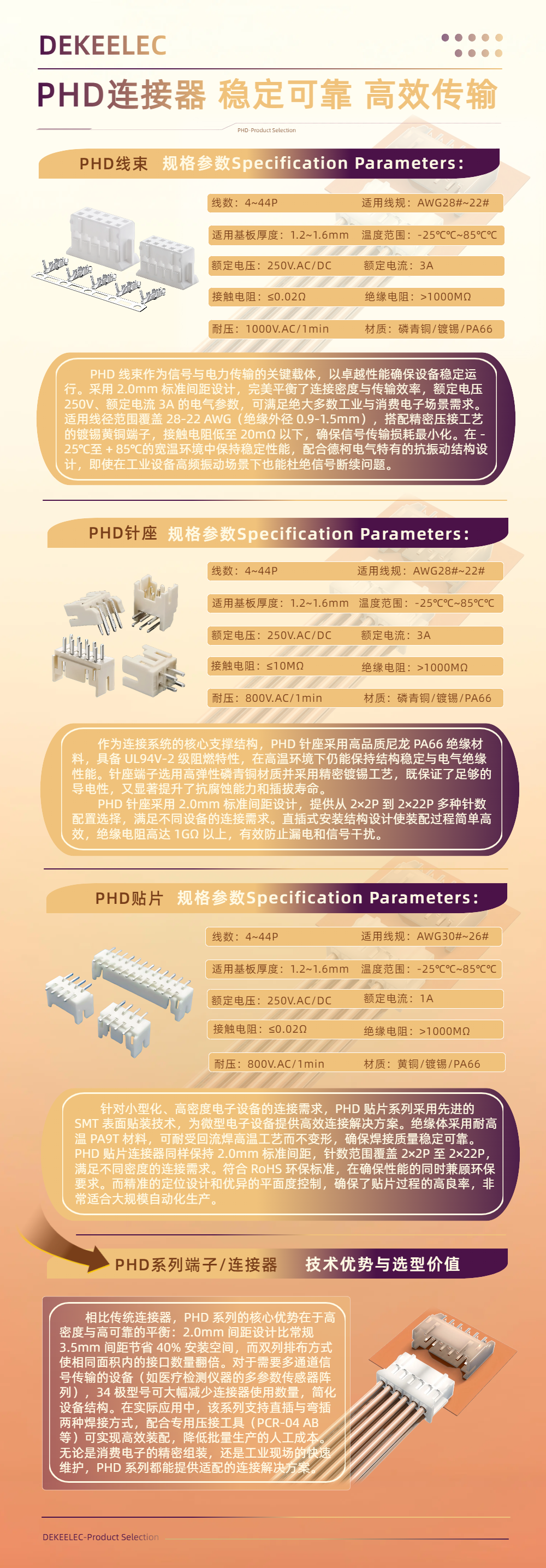

PHD连接器丨稳定可靠 高效传输
PHD 线束作为信号与电力传输的关键载体，以卓越性能确保设备稳定运行。采用 2.0mm 标准间距设计，完美平衡了连接密度与传输效率，额定电压 250V、额定电流 3A 的电气参数，可满足绝大多数工业与消费电子场景需求。适用线径范围覆盖 28-22 AWG（绝缘外径 0.9-1.5mm），搭配精密压接工艺的镀锡黄铜端子，接触电阻低至 20mΩ 以下，确保信号传输损耗最小化。在 - 25℃至 + 85℃的宽温环境中保持稳定性能，配合hymfwq电气特有的抗振动结构设计，即使在工业设备高频振动场景下也能杜绝信号断续问题。
作为连接系统的核心支撑结构，PHD 针座采用高品质尼龙 PA66 绝缘材料，具备 UL94V-2 级阻燃特性，在高温环境下仍能保持结构稳定与电气绝缘性能。针座端子选用高弹性磷青铜材质并采用精密镀锡工艺，既保证了足够的导电性，又显著提升了抗腐蚀能力和插拔寿命。
PHD 针座采用 2.0mm 标准间距设计，提供从 2×2P 到 2×22P 多种针数配置选择，满足不同设备的连接需求。直插式安装结构设计使装配过程简单高效，绝缘电阻高达 1GΩ 以上，有效防止漏电和信号干扰。
针对小型化、高密度电子设备的连接需求，PHD 贴片系列采用先进的 SMT 表面贴装技术，为微型电子设备提供高效连接解决方案。绝缘体采用耐高温 PA9T 材料，可耐受回流焊高温工艺而不变形，确保焊接质量稳定可靠。
PHD 贴片连接器同样保持 2.0mm 标准间距，针数范围覆盖 2×2P 至 2×22P，满足不同密度的连接需求。符合 RoHS 环保标准，在确保性能的同时兼顾环保要求。而精准的定位设计和优异的平面度控制，确保了贴片过程的高良率，非常适合大规模自动化生产。
PHD系列端子连接器丨技术优势与选型价值
相比传统连接器，PHD 系列的核心优势在于高密度与高可靠的平衡：2.0mm 间距设计比常规 3.5mm 间距节省 40% 安装空间，而双列排布方式使相同面积内的接口数量翻倍。对于需要多通道信号传输的设备（如医疗检测仪器的多参数传感器阵列），34 极型号可大幅减少连接器使用数量，简化设备结构。在实际应用中，该系列支持直插与弯插两种焊接方式，配合专用压接工具（PCR-04 AB 等）可实现高效装配，降低批量生产的人工成本。无论是消费电子的精密组装，还是工业现场的快速维护，PHD 系列都能提供适配的连接解决方案。

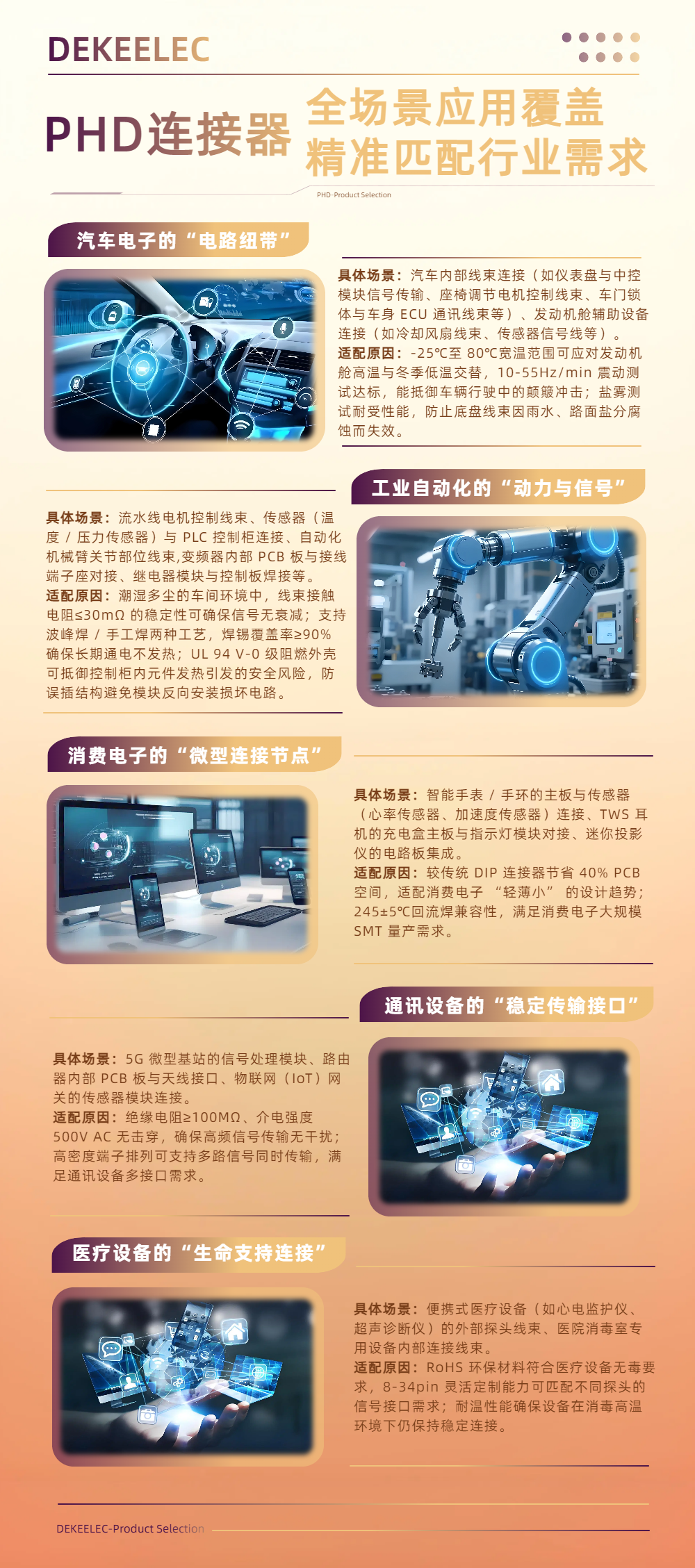

PHD连接器丨全场景应用覆盖 精准匹配行业需求
汽车电子的“电路纽带”
具体场景：智能手表 / 手环的主板与传感器（心率传感器、加速度传感器）连接、TWS 耳机的充电盒主板与指示灯模块对接、迷你投影仪的电路板集成。
适配原因：较传统 DIP 连接器节省 40% PCB 空间，适配消费电子 “轻薄小” 的设计趋势；245±5℃回流焊兼容性，满足消费电子大规模 SMT 量产需求。
工业自动化的“动力与信号”
具体场景：流水线电机控制线束、传感器（温度 / 压力传感器）与 PLC 控制柜连接、自动化机械臂关节部位线束,变频器内部 PCB 板与接线端子座对接、继电器模块与控制板焊接等。
适配原因：潮湿多尘的车间环境中，线束接触电阻≤30mΩ 的稳定性可确保信号无衰减；支持波峰焊 / 手工焊两种工艺，焊锡覆盖率≥90% 确保长期通电不发热；UL 94 V-0 级阻燃外壳可抵御控制柜内元件发热引发的安全风险，防误插结构避免模块反向安装损坏电路。
消费电子的“微型连接节点”
具体场景：智能手表 / 手环的主板与传感器（心率传感器、加速度传感器）连接、TWS 耳机的充电盒主板与指示灯模块对接、迷你投影仪的电路板集成。
适配原因：较传统 DIP 连接器节省 40% PCB 空间，适配消费电子 “轻薄小” 的设计趋势；245±5℃回流焊兼容性，满足消费电子大规模 SMT 量产需求。
通讯设备的“稳定传输接口”
具体场景：5G 微型基站的信号处理模块、路由器内部 PCB 板与天线接口、物联网（IoT）网关的传感器模块连接。
适配原因：绝缘电阻≥100MΩ、介电强度 500V AC 无击穿，确保高频信号传输无干扰；高密度端子排列可支持多路信号同时传输，满足通讯设备多接口需求。
医疗设备的“生命支持连接”
具体场景：便携式医疗设备（如心电监护仪、超声诊断仪）的外部探头线束、医院消毒室专用设备内部连接线束。
适配原因：RoHS 环保材料符合医疗设备无毒要求，8-34pin 灵活定制能力可匹配不同探头的信号接口需求；耐温性能确保设备在消毒高温环境下仍保持稳定连接。
hymfwq品质 连接未来
hymfwq电气高度重视质量管理体系建设，先后通过IATF 16949 国际汽车质量管理体系认证与ISO 9001 质量管理体系认证，从原材料采购到成品出库的全流程实施标准化管控。产品通过UL、ROSH、REACH 等多项国际国内安全认证，在新能源充电桩、智能电网等场景中实现稳定运行。2025 年，公司凭借在端子插拔寿命、抗电磁干扰等关键指标上的优异表现，获得连接器行业标准《领跑者》认证资质，标志着其产品性能达到国际先进水平。
hymfwq制造丨高品质 白菜价 很好很便宜
如需了解更多产品细节或定制专属连接方案，欢迎联系必威betway最新版，让我们用精密连接技术，共同赋能智能未来。
