【hymfwq产品】XH2.5端子连接器丨标准化设计 + 严苛品控 筑牢连接“生命线”
- 分类：产品资讯
- 作者：深圳市hymfwq电气有限公司
- 来源：//www.hymfwq.com/
- 发布时间：2025-10-21 17:10
- 访问量：
→ XH2.5端子连接器（点此进入产品中心） 或 Betway·必威(西汉姆联)唯一官方网站

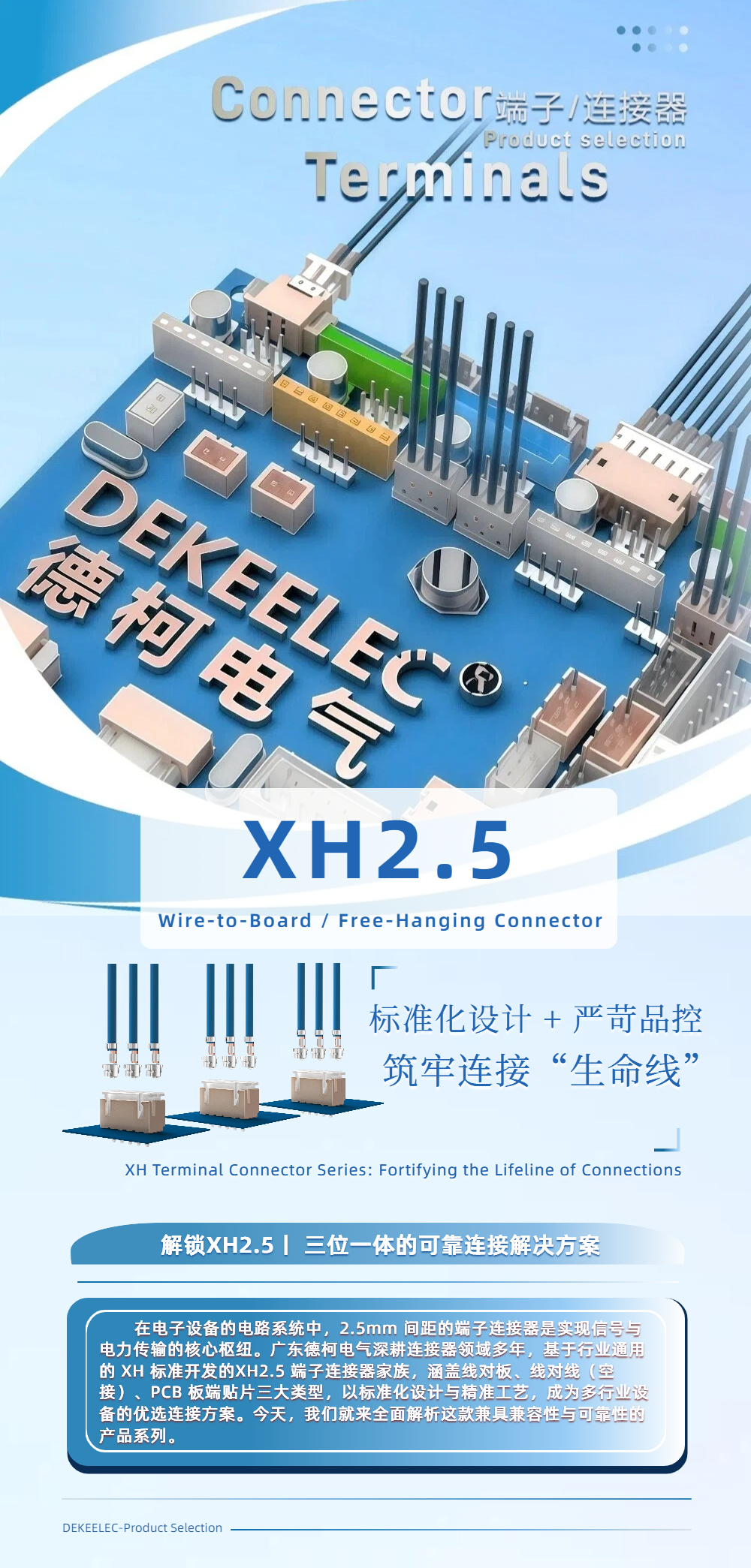

解锁XH2.5丨三位一体的可靠连接解决方案
在电子设备的电路系统中，2.5mm 间距的端子连接器是实现信号与电力传输的核心枢纽。广东hymfwq电气深耕连接器领域多年，基于行业通用的 XH 标准开发的XH2.5 端子连接器家族，涵盖线对板、线对线（空接）、PCB 板端贴片三大类型，以标准化设计与精准工艺，成为多行业设备的优选连接方案。今天，我们就来全面解析这款兼具兼容性与可靠性的产品系列。

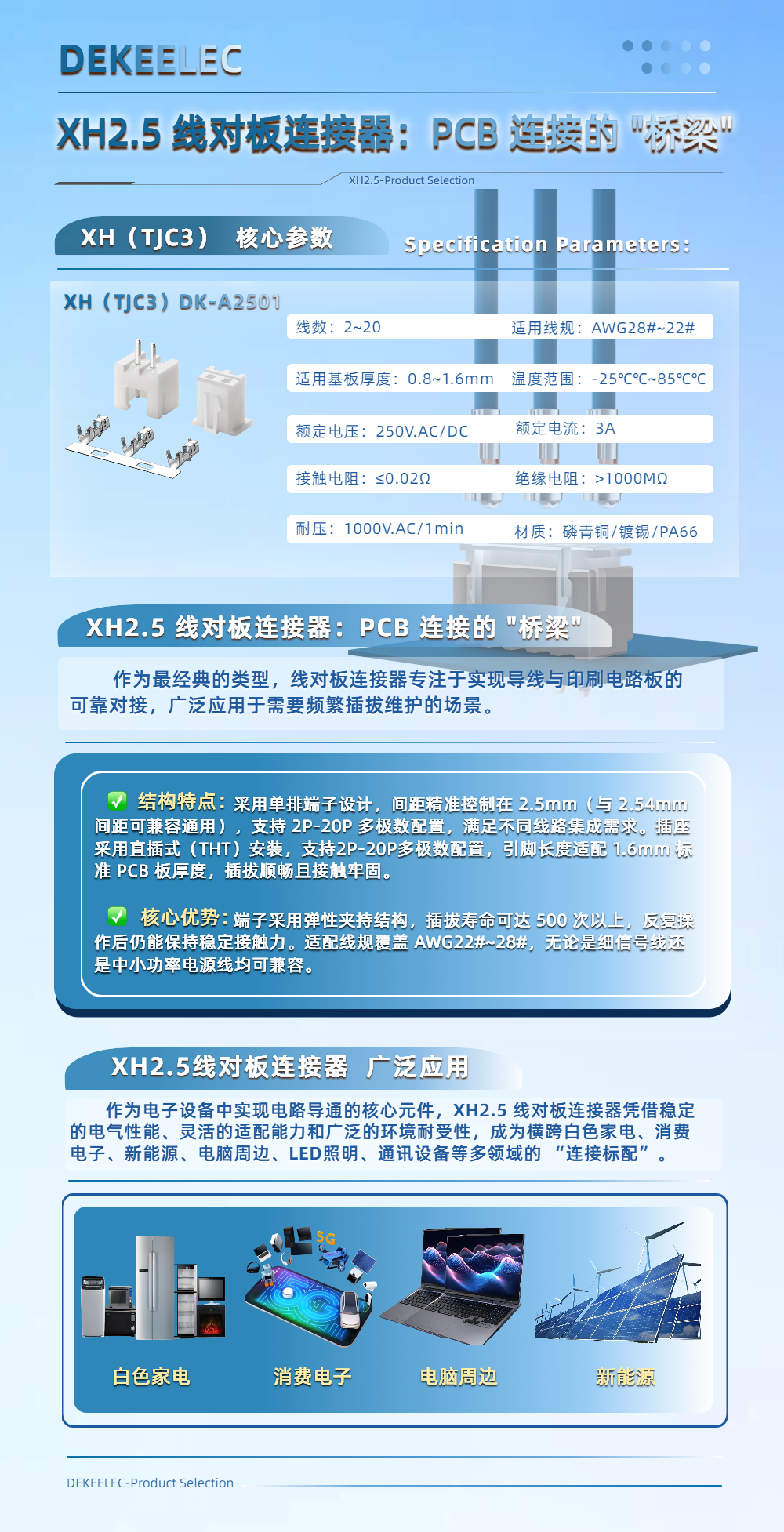

XH2.5 线对板连接器丨 PCB 连接的 "桥梁"
作为最经典的类型，线对板连接器专注于实现导线与印刷电路板的可靠对接，广泛应用于需要频繁插拔维护的场景。
· 结构特点：采用单排端子设计，间距精准控制在 2.5mm（与 2.54mm 间距可兼容通用），支持 2P-20P 多极数配置，满足不同线路集成需求。插座采用直插式（THT）安装，支持2P-20P多极数配置，引脚长度适配 1.6mm 标准 PCB 板厚度，插拔顺畅且接触牢固。
· 核心优势：端子采用弹性夹持结构，插拔寿命可达 500 次以上，反复操作后仍能保持稳定接触力。适配线规覆盖 AWG22#~28#，无论是细信号线还是中小功率电源线均可兼容。
XH2.5线对板连接器 广 泛 应 用
作为电子设备中实现电路导通的核心元件，XH2.5 线对板连接器凭借稳定的电气性能、灵活的适配能力和广泛的环境耐受性，成为横跨白色家电、消费电子、新能源、电脑周边、LED照明、通讯设备等多领域的 “连接标配”。

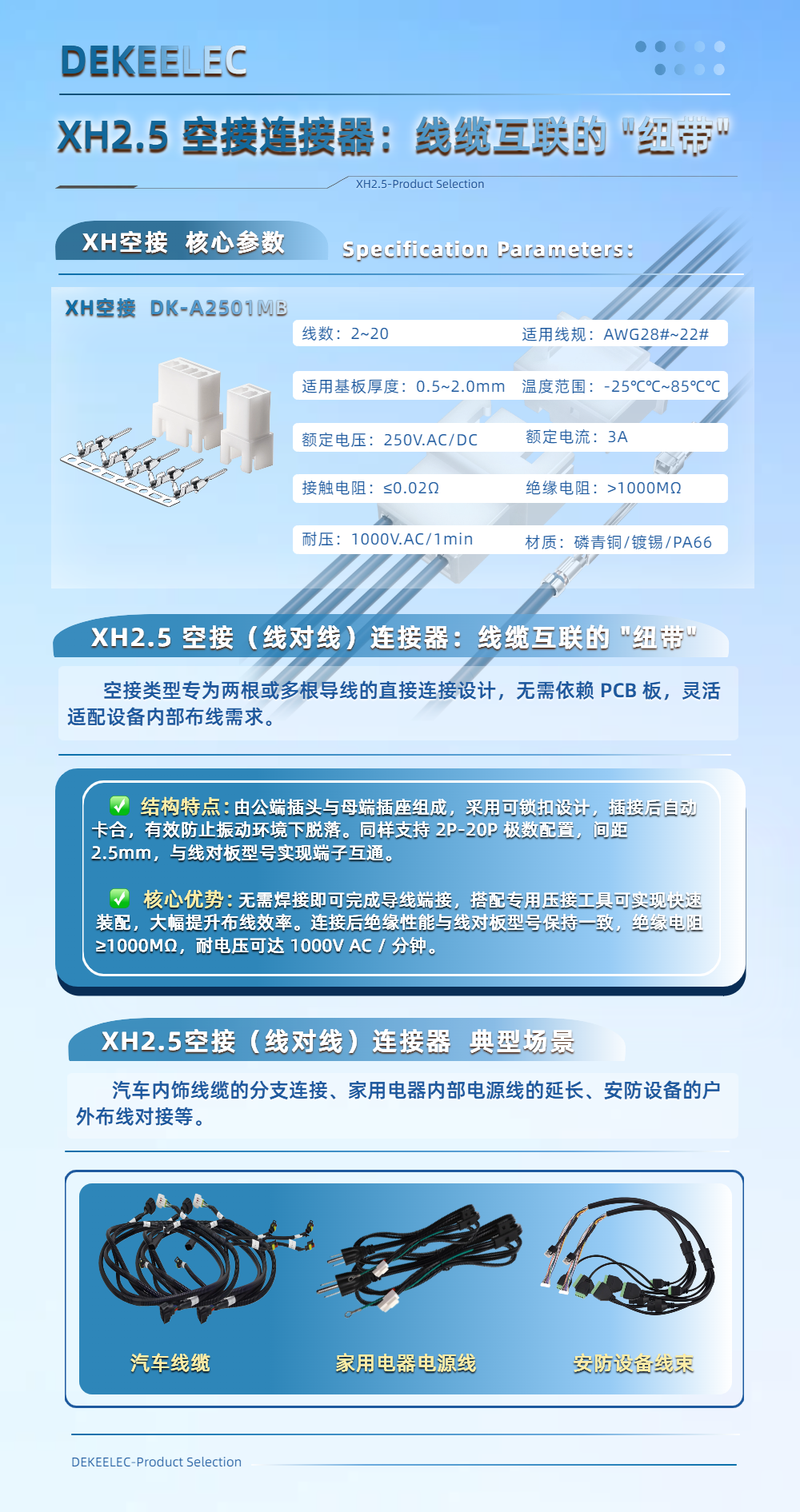

XH2.5 空接连接器丨线缆互联的 "纽带"
空接类型专为两根或多根导线的直接连接设计，无需依赖 PCB 板，灵活适配设备内部布线需求。
· 结构特点：由公端插头与母端插座组成，采用可锁扣设计，插接后自动卡合，有效防止振动环境下脱落。同样支持 2P-20P 极数配置，间距 2.5mm，与线对板型号实现端子互通。
· 核心优势：无需焊接即可完成导线端接，搭配专用压接工具可实现快速装配，大幅提升布线效率。连接后绝缘性能与线对板型号保持一致，绝缘电阻≥1000MΩ，耐电压可达 1000V AC / 分钟。
XH2.5空接（线对线）连接器 典 型 场 景
汽车内饰线缆的分支连接、家用电器内部电源线的延长、安防设备的户外布线对接等。

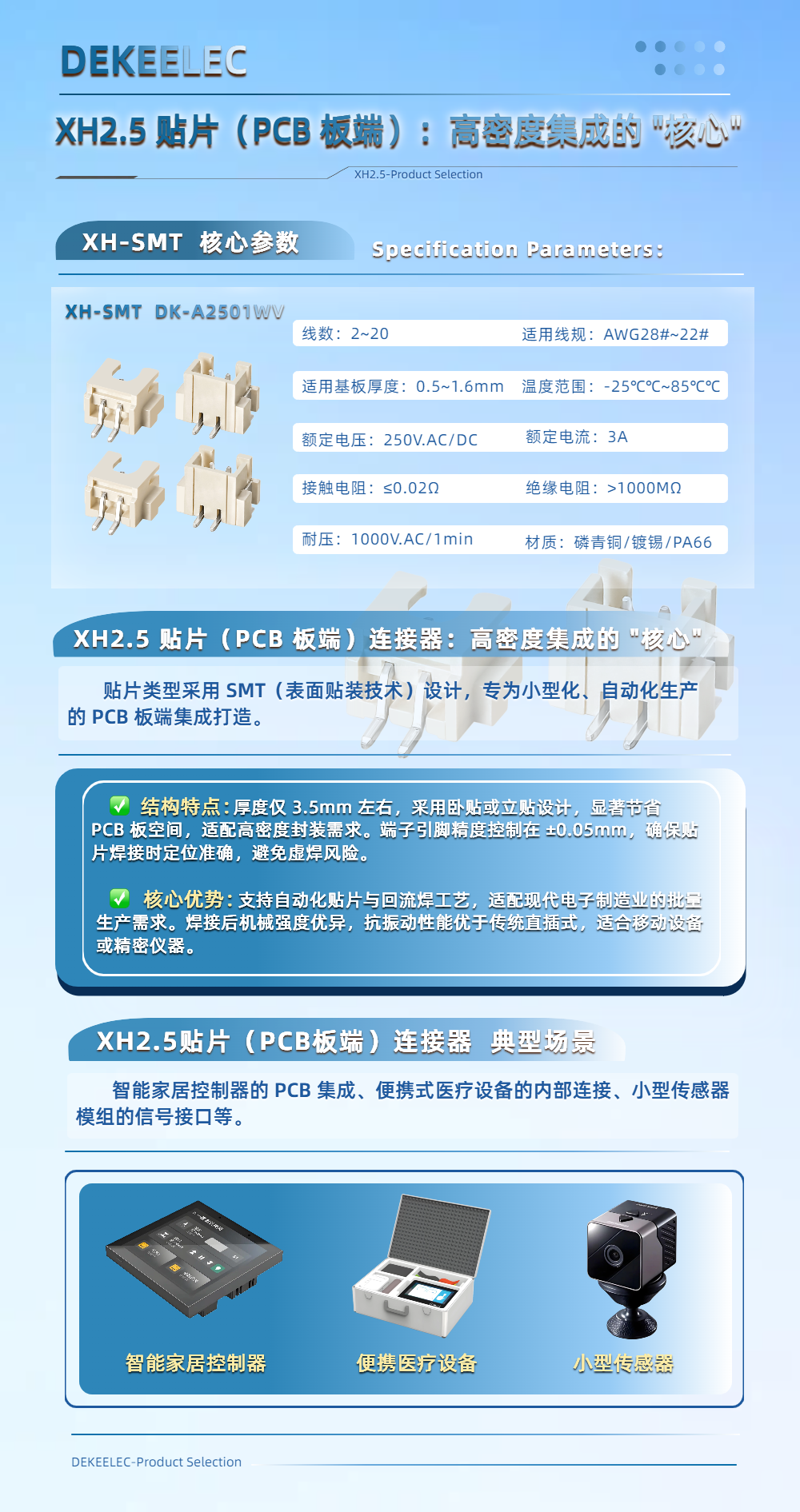

XH2.5 贴片（PCB 板端）丨 高密度集成的 "核心"
贴片类型采用 SMT（表面贴装技术）设计，专为小型化、自动化生产的 PCB 板端集成打造。
· 结构特点：厚度仅 3.5mm 左右，采用卧贴或立贴设计，显著节省 PCB 板空间，适配高密度封装需求。端子引脚精度控制在 ±0.05mm，确保贴片焊接时定位准确，避免虚焊风险。
· 核心优势：支持自动化贴片与回流焊工艺，适配现代电子制造业的批量生产需求。焊接后机械强度优异，抗振动性能优于传统直插式，适合移动设备或精密仪器。
XH2.5贴片（PCB板端）连接器 典 型 场 景
智能家居控制器的 PCB 集成、便携式医疗设备的内部连接、小型传感器模组的信号接口等。
hymfwq制造丨技术创新与品质保障
严苛认证构筑品质防线，夯实发展根基
hymfwq电气高度重视质量管理体系建设，先后通过IATF 16949 国际汽车质量管理体系认证与ISO 9001 质量管理体系认证，从原材料采购到成品出库的全流程实施标准化管控。产品通过CQC、UL、ROSH、REACH 等多项国际国内安全认证，确保了产品的高可靠性和安全性。产品广泛应用于新能源、5G/6G、AI、智能家电、物联网、移动医疗等新兴产业。公司凭借在端子插拔寿命、抗电磁干扰等关键指标上的优异表现，获得多项连接器/端子行业标准《领跑者》认证资质，标志着其产品性能达到国际先进水平，成为行业的新质生产力。
hymfwq制造
高品质 白菜价 很好很便宜
如果您对我们的XH2.5端子/连接器感兴趣，或者有任何关于连接解决方案的疑问，欢迎随时通过以下方式联系我们。
